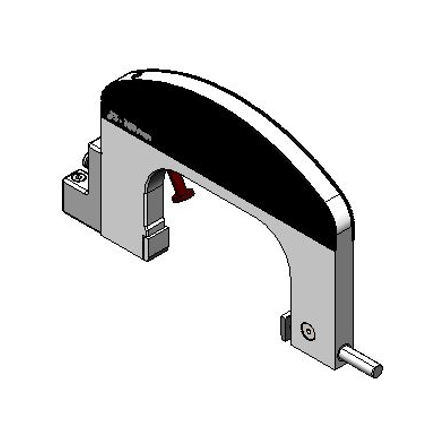

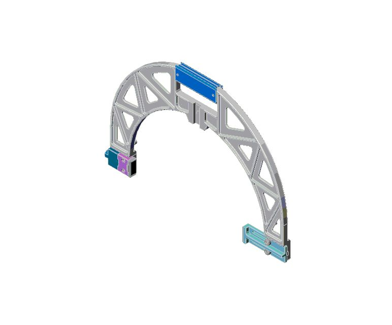

Verstellbare Rachenlehren (auch als Einstellbare Grenzrachenlehren bekannt) sind hochpräzise Messinstrumente, die in der industriellen Fertigung verwendet werden, um die Außenmaße eines Werkstücks, insbesondere den Durchmesser, die Breite oder Dicke, zu prüfen. Sie bestehen aus zwei parallel angeordneten, festen oder beweglichen Messflächen (Backen), die auf die exakten Maße des zu prüfenden Werkstücks eingestellt werden können.
1. Aufbau:
- Messbacken: Verstellbare Rachenlehren besitzen zwei Backen oder Messflächen, die parallel zueinander stehen. Diese Backen können je nach Modell verstellbar sein und ermöglichen es, Werkstücke unterschiedlicher Größe zu messen.
- Einstellmechanismus: Der Verstellmechanismus erlaubt eine präzise Einstellung des Abstands zwischen den beiden Backen. Dies geschieht meist über Schrauben oder Feinstellspindeln, die die Position der Backen feinjustieren.
- Anschlagsystem: Manche Lehren sind mit festen Anschlägen versehen, die die minimalen und maximalen Toleranzen eines Werkstücks festlegen.
- Skalen oder Digitalanzeige: Moderne verstellbare Rachenlehren können mit analogen Skalen oder digitalen Anzeigen ausgestattet sein, die die exakten Maße anzeigen.
- Material: Die Backen und der Körper der Lehre bestehen häufig aus gehärtetem Stahl oder anderen verschleißfesten Materialien, um die Langlebigkeit und Präzision der Messung zu gewährleisten.
2. Funktionsweise:
- Die Rachenlehre wird um das Werkstück gelegt, und die Backen werden so verstellt, dass sie das Werkstück ohne Spiel berühren.
- Durch die Einstellung der Backen können sowohl Mindest- als auch Höchstmaße des Werkstücks geprüft werden.
- Sobald die Backen korrekt eingestellt sind, zeigt die Lehre, ob das Werkstück innerhalb der Toleranzen liegt (Gut-Teil) oder ob es zu groß oder zu klein ist (Schlecht-Teil).
3. Einstellbare Maße und Toleranzen:
- Verstellbare Rachenlehren decken in der Regel einen bestimmten Messbereich ab, z. B. von 10 mm bis 150 mm.
- Sie werden oft für spezifische Toleranzprüfungen eingesetzt, wobei die Lehre auf das zulässige Maximum und Minimum eines Maßes eingestellt wird.
4. Anwendung:
- Verstellbare Rachenlehren werden in der Qualitätskontrolle, insbesondere bei der Serienfertigung, verwendet, um sicherzustellen, dass Werkstücke innerhalb definierter Toleranzen gefertigt wurden.
- Sie eignen sich für Messungen an runden oder rechteckigen Werkstücken, wie Wellen, Achsen, Lager und ähnliche Bauteile.
5. Genauigkeit:
- Die Genauigkeit einer verstellbaren Rachenlehre hängt vom verwendeten Einstellmechanismus ab und liegt oft im Bereich von Mikrometern (μm), was sie für präzise Messungen in der industriellen Fertigung ideal macht.
Vorteile:
- Flexibilität: Kann für verschiedene Werkstückgrößen verwendet werden.
- Einfache Handhabung: Einfache Messung durch direkten Kontakt mit dem Werkstück.
- Präzision: Ermöglicht hochgenaue Messungen und Toleranzprüfungen.
Beispiel-Anwendungen:
- Kontrolle von Außendurchmessern von Wellen oder Zylindern.
- Prüfen von Breiten oder Dicken von rechteckigen Bauteilen.
- Qualitätskontrolle von massengefertigten Bauteilen mit engen Toleranzen.
Verstellbare Rachenlehren sind essenzielle Werkzeuge in der Fertigungsindustrie, um sicherzustellen, dass Produkte die geforderten Qualitätsstandards und Maßgenauigkeiten erfüllen.
